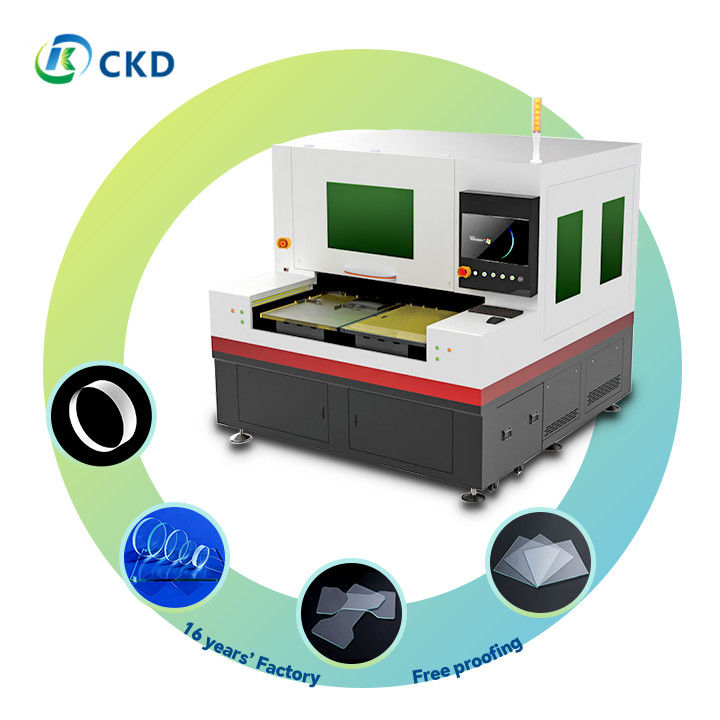

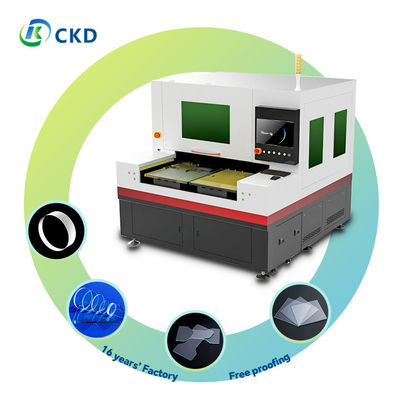

Endüstriyel sınıf lazer cam kesme makinesi XY doğrusal motor ve optik ızgara ölçek sürüş motoru ile

Ürün Açıklaması:

Gelişmiş Lazer Kesim Makinesi, üstün kesim performansı için yüksek güçlü bir lazer kaynağı ile donatılmıştır. Lazer, hassas endüstriyel uygulamalar için ideal hale getiren keskin uçlu, yüksek frekanslı darbeli bir tasarıma sahiptir. Makine çok yönlü malzeme işleme yeteneklerine sahiptir ve metaller ve metal olmayanlar dahil olmak üzere çok çeşitli malzemeleri işleyebilir. Kesim yetenekleri çok işlevlidir ve sürekli sac kesimi, hassas tek nokta kesimi ve verimli şerit kesimini destekler.

Makinenin X/Y eksen kontrolü, yüksek hassasiyetli DC servo motorları ve ultra ince 0,1 μm optik kodlayıcıları kullanarak benzersiz bir doğruluk sağlar. Makine ayrıca, otomatik odak izleme işlevi ve verimli ve hassas kesim için dinamik delme kontrolü ile akıllı hareket kontrolüne sahiptir. Ek olarak, birinci sınıf bir CCD kamera sisteminin dahil edilmesi, gerçek zamanlı görsel izleme, desen tanıma ve işaret noktası algılama sağlar.

Makine, 19 mm kalınlığa kadar malzemeleri işleme yeteneğiyle geniş bir endüstriyel uygulama yelpazesine hitap eden etkileyici kesme aralığı yeteneklerine sahiptir. Motor tabanının ve optik platformun hassas mühendislikle tasarlanmış bileşenleri, üstün denge ve titreşim direnci için tasarlanmış doğal granit ile inşa edilmiştir ve zaman içinde doğruluğun korunmasını sağlar.

Gelişmiş Lazer Kesim Makinesi kullanıcı dostudur, kullanımı kolaydır ve hassas kesim sayesinde malzeme israfını önemli ölçüde azaltır. Hem küçük ölçekli hem de büyük hacimli üretim çalışmaları için uygun olan makinenin düşük bakım gereksinimleri vardır ve uzun vadeli güvenilirlik sağlar.

Özellikler:

Teknik Parametreler:

Kullanılan lazer türü modele göre değişir, ancak tüm modeller ultra kısa darbeli fiber lazer kullanır. Lazerlerimizin ortalama gücü 50W'tır ve 10W, 20W, 30W, 60W ve 80W seçenekleri de mevcuttur. Lazerlerimiz 1064nm dalga boyunda, 532nm'de ikinci bir harmonikle çalışır. Darbe genişliği 10 pikosaniyeden azdır ve tekrarlama oranı 1Hz ile 1000kHz arasında ayarlanabilir. Lazerlerimiz ayrıca 1,2'den düşük bir M² değerine sahip, kırınımla sınırlı bir ışın kalitesine sahiptir.

Lazerlerimiz, tüm çalışma alanı üzerinde ±2μm konumlandırma doğruluğu ile hassas kesme performansı sunar. Tekrarlanabilirlik ±1,5μm'dir ve ±16 ark saniyesi açısal doğruluk sağlar. Maksimum kesme hızı 1000mm/s'ye kadardır. Lazerlerimiz 1mm'ye kadar ultra ince camı ve 19mm'ye kadar standart camı kesebilir (malzeme özelliklerine ve kesme gereksinimlerine bağlı olarak). Minimum çizgi genişliği ≤30μm ve minimum delik çapı ≤20μm'dir.

Hem tek platformlu hem de çift platformlu modeller sunuyoruz. Çalışma alanının boyutu modele göre değişir, çift platformlu modellerde her platform için 400x500mm, 600x700mm ve 600x900mm seçenekleri mevcuttur. Tek platformlu modelde 400x500mm, 600x700mm veya 600x900mm seçenekleri mevcuttur.

Lazerlerimiz 150W güç tüketimine sahip olup, bekleme modunda 250W/350W'dır. Giriş voltajı AC220V ± %10'dur ve frekans 50-60Hz'dir.

Makinelerimizin boyutları modele göre değişir, uzunluk 1600 mm ile 2550 mm arasında, genişlik 1700 mm ile 2080 mm arasında ve yükseklik 1960 mm'dir. Ağırlık ise modele bağlı olarak 3500 kg ile 5000 kg arasında değişmektedir.

Lazerlerimiz termal stabilite için dahili bir su soğutma sistemine sahiptir. Ayrıca yüksek hızlı işleme yeteneklerine sahip gelişmiş bir CNC kontrol sistemi kullanıyoruz. Lazerlerimiz tescilli kesme optimizasyon yazılımı ve acil durdurma düğmelerine sahip Sınıf 1 lazer güvenlik muhafazası ile birlikte gelir.

Lazerlerimiz 18-28°C (64-82°F) çalışma sıcaklığı ve %40-70 yoğuşmasız nem seviyeleri gerektirir. Güç kararlılığı maksimum ±%5'e kadar dalgalanabilir.

Otomatik hizalama için gelişmiş bir görüş sistemi, otomatik malzeme yükleme/boşaltma sistemi, belirli uygulamalar için özel fikstür tasarımları ve genişletilmiş garanti ve servis paketleri dahil olmak üzere çeşitli isteğe bağlı yükseltmeler sunuyoruz. Lütfen spesifikasyonların belirli yapılandırmalara ve sürekli ürün iyileştirmelerine bağlı olarak biraz değişebileceğini unutmayın. En güncel bilgiler ve özelleştirme seçenekleri için lütfen teknik ekibimize danışın.

Uygulamalar:

Gelişmiş lazer kesim makinemiz, çeşitli malzemeler ve uygulamalarda hassasiyet ve verimlilik sunarak çok çeşitli endüstriyel ihtiyaçları karşılamak üzere tasarlanmıştır:

• Yüksek hassasiyetli gösterge panelleri, gösterge panelleri ve kontrol arayüzleri oluşturmak için idealdir
• İnce ve orta kalınlıktaki malzemeleri olağanüstü doğrulukla işleyebilme

• Ultra İnce Cam:Elektronik cihazlar için hassas cam levhaların hassas kesimi
• Beyaz Cam:Dekoratif ve mimari uygulamalar için temiz ve hassas işleme
• Yüksek Borosilikat Cam:Laboratuvar ekipmanları ve ısıya dayanıklı ürünler için özel kesim
• Kuvars Cam:Optik bileşenler ve yarı iletken endüstrisinin ihtiyaçları için hassas kesim

• PCB kartları, esnek devreler ve diğer elektronik alt tabakaları kesmek için özel olarak tasarlanmıştır
• Hassas elektronik malzemeler üzerinde temiz kenarlar ve minimum termal etki sağlar

• Safir Kesimi:Saat yüzleri, akıllı telefon kamera lensleri ve üst düzey ekranlar için
• Hassas Değerli Taş Şekillendirme:Değerli ve yarı değerli taşlarla karmaşık tasarımlar yaratmak
• LED Komponent Üretimi:LED üretimi için safir levhaların kesilmesi

• Aşağıdakiler de dahil olmak üzere çeşitli LCD bileşenlerini işleme kapasitesine sahiptir:
  • ITO (İndiyum Kalay Oksit) iletken filmler
  • RGB renk filtreleri
  • Polarize edici filmler
• Hassas teşhir malzemelerine zarar vermeden hassas kesim sağlar

• Yüksek kaliteli lensler ve prizmalar için K9 optik camın hassas kesimi
• Çeşitli endüstriyel ve bilimsel uygulamalar için optik filmlerin hassas şekillendirilmesi

• Tıbbi ve havacılık endüstrileri için küçük, karmaşık parçaların mikro kesimi
• Benzersiz ürün tasarımları ve prototipleri için özel şekil kesimi
• Kompozit ürünler için çok katmanlı malzeme işleme

Lazer kesim sistemimizin çok yönlülüğü, onu tüketici elektroniğinden ileri bilimsel araştırmalara kadar birçok sektörde paha biçilmez bir araç haline getirerek, yüksek kaliteli sonuçlar ve verimli üretim süreçleri sağlıyor.
